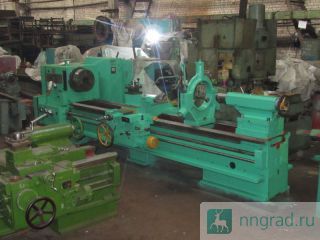

Назначение токарно-винторезного станка 16К40
Токарно-винторезный станок модели 16К40 по предназначены для обработки цилиндрических,
конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания
резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы,
развертки, сверла, зенкеры, а так же плашки и метчики.
Технические характеристики станка 16К40
Наибольший диаметр заготовки, устанавливаемой над станиной,мм840
Диаметр обработки над станиной, мм 800
Диаметр обработки над суппортом, мм 490
Расстояние между центрами, мм 3000
Наибольший вес обрабатываемой детали в центрах, кг 4 000
Класс точности станка Н
Высота резца, устанавливаемого в резцедержателе, мм 40
Размер конца шпинделя передней бабки по DIN 11М
Внутренний конус в шпинделе бабки шпиндельной
(метрический) 115
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10 - 1 250
Ускоренное продольное перемещение суппорта, м/мин 5,2
Ускоренное поперечное перемещение суппорта, м/мин 2
Наибольшее усилие резания, кН 20
Наибольший крутящий момент на шпинделе, кНм 3
Мощность электродвигателя главного привода 18,5 кВт
Габаритные размеры станка с электрооборудованием (Д х ШхВ), мм
5240 х 1 860 х 1 625
Масса станка, кг 6 200
