Устройство защиты трубопровода от воздействия наведенного переменного тока (УЗТ), УЗТ-ТСТ |
Устройство защиты трубопровода от воздействия наведенного переменного тока (УЗТ)
Высоковольтная линия электропередачи (ЛЭП) оказывает опасное влияние на проходящий вблизи нее стальной трубопровод:
при параллельном следовании трубопровода и ЛЭП;
в местах пересечения трубопровода и ЛЭП;
в местах сближений и удалений трубопроводов и ЛЭП.
Опасное влияние ЛЭП на трубопровод выражается в следующем:

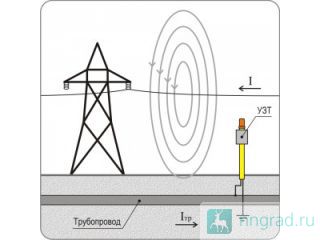

ЛЭП создает переменное электромагнитное поле, которое оказывает влияние на подземный трубопровод. Результат этого взаимодействия — индукция, которая приводит к возникновению в трубопроводе продольной электродвижущей силы (ЭДС), что в свою очередь может привести к:
угрозе безопасности персонала;
возникновению электролитической коррозии от переменного тока;
повреждению электрических устройств, связанных с трубопроводом.
В случае обрыва или повреждения ЛЭП трубопровод может непосредственно оказаться под напряжением в несколько тысяч вольт.
Опоры ЛЭП являются потенциально опасными в условиях возникновения атмосферных перенапряжений (грозовых разрядов), что требует применения соответствующих устройств защиты трубопровода (грозозащиты).
Для снижения влияния высоковольтных линий электропередачи применяется УСТРОЙСТВО ЗАЩИТЫ ТРУБОПРОВОДА ОТ ВОЗДЕЙСТВИЯ НАВЕДЕННОГО ПЕРЕМЕННОГО ТОКА.
Устройство защиты трубопровода (УЗТ) является элементом системы электрохимической защиты (ЭХЗ) трубопроводов от коррозии и обладает следующими функциями:
отводит от трубопровода через заземление индуцированный высоковольтной линией электропередачи переменный ток;
в отличие от стандартного заземления трубопровода предотвращает утечку защитного потенциала ЭХЗ;
позволяет измерить отводимый переменный ток через встроенный в УЗТ трансформатор;
оснащено устройством грозозащиты в соответствии с ГОСТ Р 51992-2002.
ОПИСАНИЕ КОНСТРУКЦИИ
Устройство УЗТ конструктивно состоит из стойки, блока отведения переменного тока, клеммного терминала и заземляющего устройства.
Стойка по требованию заказчика может быть изготовлена из поливинилхлорида (ПВХ) или металла и оснащена анкерным устройством, препятствующим свободному изъятию УЗТ из грунта.
Блок отведения переменного тока представляет собой электрический шкаф, в котором размещены следующие устройства:
конденсаторный блок, предназначенный для отведения переменного тока на заземляющее устройство;
устройство защиты от атмосферных перенапряжений (грозозащиты) — газовый искроразрядник;
трансформатор для измерения отводимого переменного тока с коэффициентом трансформации 100:1;
частотный фильтр (в стандартном исполнении с частотой 1100 Гц), для предотвращения утечки переменного тока фиксированной частоты при использовании на трубопроводе электрометрического оборудования.
ООО "Спецэнергосервис" 8-908-165-11-24 Комлев Михаил
