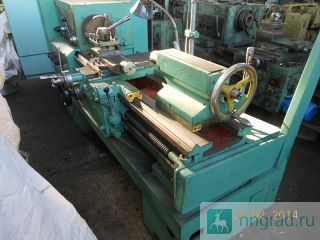

Станок токарный 16К20 |
Технические характеристики токарно-винторезного станка 16К20
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной 400
над суппортом 220
Наибольшая длина обрабатываемой заготовки, мм 750-1500
Класс точности по ГОСТ 8-82 H
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
закрепленного в патроне 300
закрепленного в центрах 1300
Число ступеней частот вращения шпинделя
прямого 23
обратного 12
Пределы частот вращения шпинделя, мин
прямого 12,5-2000
обратного 19-2420
Число ступеней рабочих подач:
продольных 42, 56*
поперечных 42, 56*
Пределы рабочих подач, мм/об
продольных 0.07-4.16
поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
метрических 45, 53*
дюймовых 28, 57*
модульных 38
питчевых 37
архимедовой спирали 5
Пределы шагов нарезаемых резьб:
дюймовых, число ниток на дюйм 24…1.625
метрических, мм 0.5-192
модульных, модуль 0.5…48
питчевых, питч 96..1
архимедовой спирали, дюйм 3/8”, 7/16”
архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Габаритные размеры станка, мм
длина 2812
ширина 1166
высота 1324
Масса станка, кг 2140
Мощность электродвигателя привода главного движения, кВт 10
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1
Мощность насоса охлаждения, кВт 0.12
