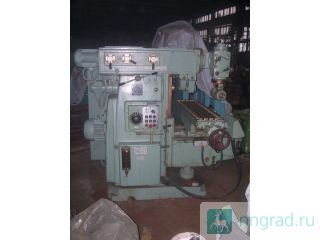

ТЕХНИЧЕСКИЕ ДАННЫЕ СТАНКА 6Т82Ш
Размеры рабочей поверхности стола, мм: длима ширина1250х320
Наибольшее перемещение стола, мм: продольное 800
поперечное 320
вертикальное420
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм155
Расстояние от оси шпинделя поворотной головки до направляющих' станины, мм 260-820
Расстояние от торца шпинделя поворотной головки до стола (при выдвинутой гильзе), мм 125-545
Частота вращения шпинделей, мин
горизонтального 31,5-1600
поворотной и накладной головок 50-1600
Пределы подач S стола, мм/мин
продольных и поперечных 12,5-1600 вертикальных 4,1-530 Пропорциональная замедленная подача, ММ/МИН
1/2S
Скорость быстрого перемещения стола, мм/мин:
продольного и поперечного 4000
вертикального 1330
Наибольший угол поворота годовки в поперечной плоскости сюла, град.:
к станине 45
от станины 90
Мощность электродвигателей приводов, кВт:
главного движения 7,5
шпиндели поворотной головки 3
подач стола 3
Наибольшая масса обрабатываемой детали и приспособления, устанавливаемых на станке, кг 400
Габаритные размеры , мм:
длина2280
ширина 1965
высота 1970
Масса станка с электрооборудованием, кг 3550
