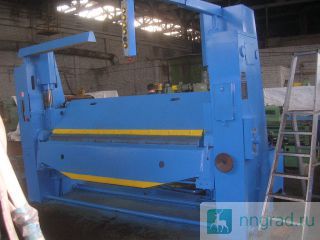

Продаём листогибы И2114, ИВ2144, И1330 |
Технические характеристики машины листогибочные И2114
Габариты, мм: 2940x1330x1550
Начало серийного производства: 1974
Мощность двигателя главного движения, кВт: 1.7
Масса станка с выносным оборудованием, кг: 3300
Наибольшая толщина изгибаемого листа, мм: 2.5
Наибольшая ширина изгибаемого листа, мм: 2000
Радиус гибки наименьший, мм: 3.75
Листогиб прямого действия механический И1330
Листогибочные кривошипные прессы предназначены для гибки и профилирования листового материала. В универсальном V-образном штампе, поставляемом с прессами, можно производить гибку различных деталей. В специальных штампах может быть выполнена гибка сложных деталей за один переход, гибка по радиусу, пробивка отверстий и штамповка. Выступающая часть стола и ползуна позволяет производить гибку деталей замкнутого контура цилиндрической и прямоугольной формы.
Технические характеристики И1330
Номинальное усилие, кН 1000
Ход ползуна, мм 80
Количество используемых ходов, ход/мин не более 15
Величина регулировки межштампового пространства, мм 100
Наибольшее расстояние между столом и ползуном в его нижнем положении, мм 320
Вылет стоек, мм 250
Длина ползуна, мм 2550
Размеры стола, мм 2550×200
Высота стола над уровнем пола, мм 770
Расстояние между стойками в свету, мм 2050
Мощность привода, кВт 14,5
Габарит, мм 1820×3000×2945
Масса, кг 9300
Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки.В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность. Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2.5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров.Мощность используемого в листогибочной машине электрооборудования - 10 КВт.
Среди технических характеристик являются важными величины регулировки стола и гибочной балки - 100 мм и максимальный ход балки прижимной - 250 мм
Технические характеристики ИВ2144
Усилие л/г, тн
на прижим 40
на гиб 30
Наибольшая ширина изгибаемого листа, мм 2500
Наибольшая толщина изгибаемого листа, мм 4,5
Наибольший ход прижимной балки, мм 250
Наибольший угол поворота град 180
Величина регулировки стола, мм 100
Величина регулировки гибочной балки, мм 100
Наименьшая величина отгибаемой кромки, мм 6 толщин листа
Наибольшее перемещение упора заднего, мм 800
Потребляемая мощность кВт 10
Габариты машины, не более, мм
Слева направо 3790
Спереди назад 2000
Высота машины над уровнем пола, мм 2400
